3D Lazer Tarama ve Modele Hazır Nokta Bulutu

Teknik Özet

Tarama hassasiyeti

10 m mesafede 6 mm'nin altında sapma

Teslim formatları

E57 · RCP / RCS · XYZ (Talebe göre LAS, PTS)

Mobilizasyon süresi

Sözleşme & planlama sonrası 5–7 iş günü içinde sahada

Dahil olanlar

Kayıt (registration), gürültü temizleme, 360° HDR panoramalar, kalite kontrol raporu

Hizmet bölgesi

Türkiye geneli (tüm iller) & Birleşik Krallık / Avrupa

3D lazer tarama nasıl çalışır?

Karasal lazer tarayıcı, yapının içinde ve çevresinde belirlenen istasyon noktalarına kurulur. Her istasyonda 360° dönerek saniyede yüzbinlerce lazer darbesi gönderir ve yüzeylere olan mesafeyi milimetrik hassasiyetle ölçer. Eşzamanlı olarak yüksek çözünürlüklü HDR kamera ile yüzeylerin gerçek renk dokusunu kaydeder.

Tüm istasyonlardan toplanan taramalar özel fotogrametri ve tescil yazılımlarında tek bir ortak koordinat sisteminde birleştirilir (registration). Sonuç; yapının taşıyıcı elemanlarından boru hatlarına kadar her detayını içeren milimetrik dijital ikizdir.

Neden modelleme değil, "Sadece Nokta Bulutu"?

Mimarlık, mühendislik ve müşavirlik ofislerinin en büyük şikayeti, haritacılar tarafından teslim edilen CAD veya BIM modellerinin kendi ofis standartlarına uymaması ve hatalı çizimlerin düzeltilmesiyle vakit kaybedilmesidir.

• Ofis Standartlarınızı Korursunuz: Kendi katman (layer), familya ve modelleme şablonlarınızı doğrudan kullanırsınız. Çizimi başkasına yaptırıp sonra düzeltmekle uğraşmazsınız.
• Sıfır Hata Toleransı: Nokta bulutu bir yorumlama değil, fiziksel gerçekliğin doğrudan kaydıdır. Duvarın eğriliği, kolonun kaçıklığı veya tavan kirişinin sehim payı neyse ekranda onu görürsünüz.
• Yazılımlarınızla %100 Uyumlu: Autodesk Revit, Graphisoft ArchiCAD veya AutoCAD içine dosyayı doğrudan bağlar (link point cloud), anında modellemeye geçersiniz.
• Kalıcı Tesis Arşivi: Fabrika veya yapının tarandığı günkü tam halini içeren dijital ikiz arşivinizde kalır. İleride yeni bir tadilat gerektiğinde sahaya tekrar gitmeye gerek kalmaz.

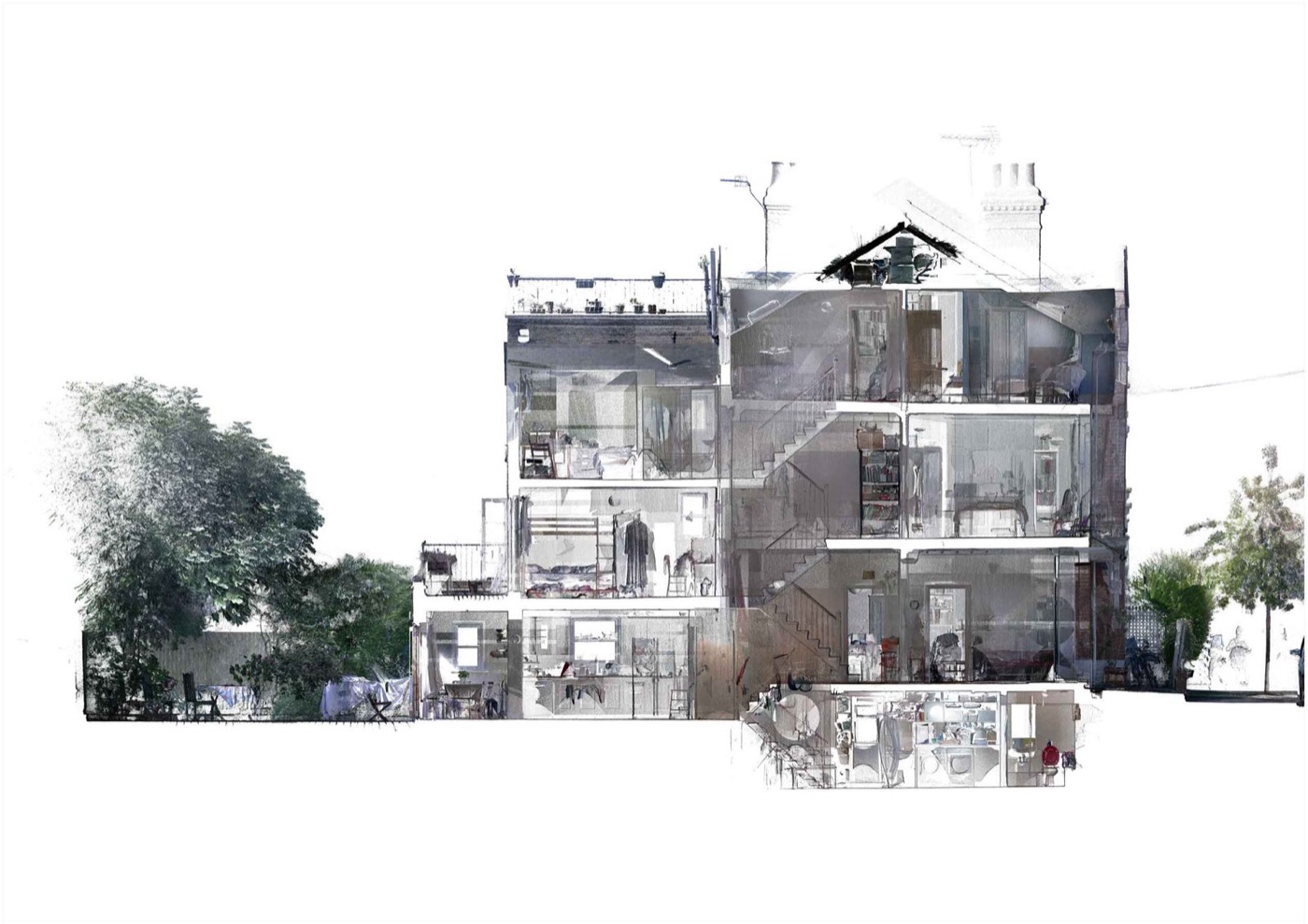

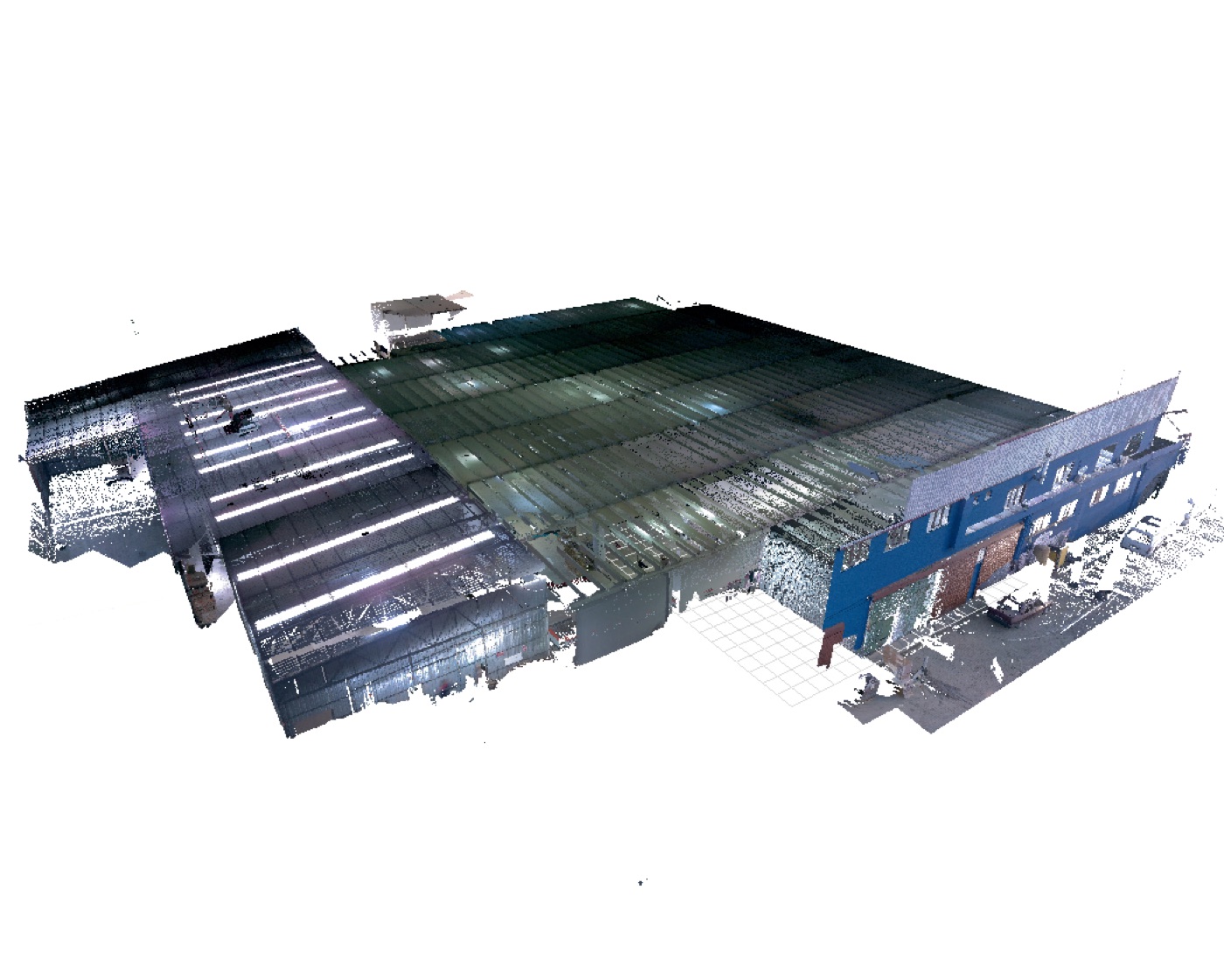

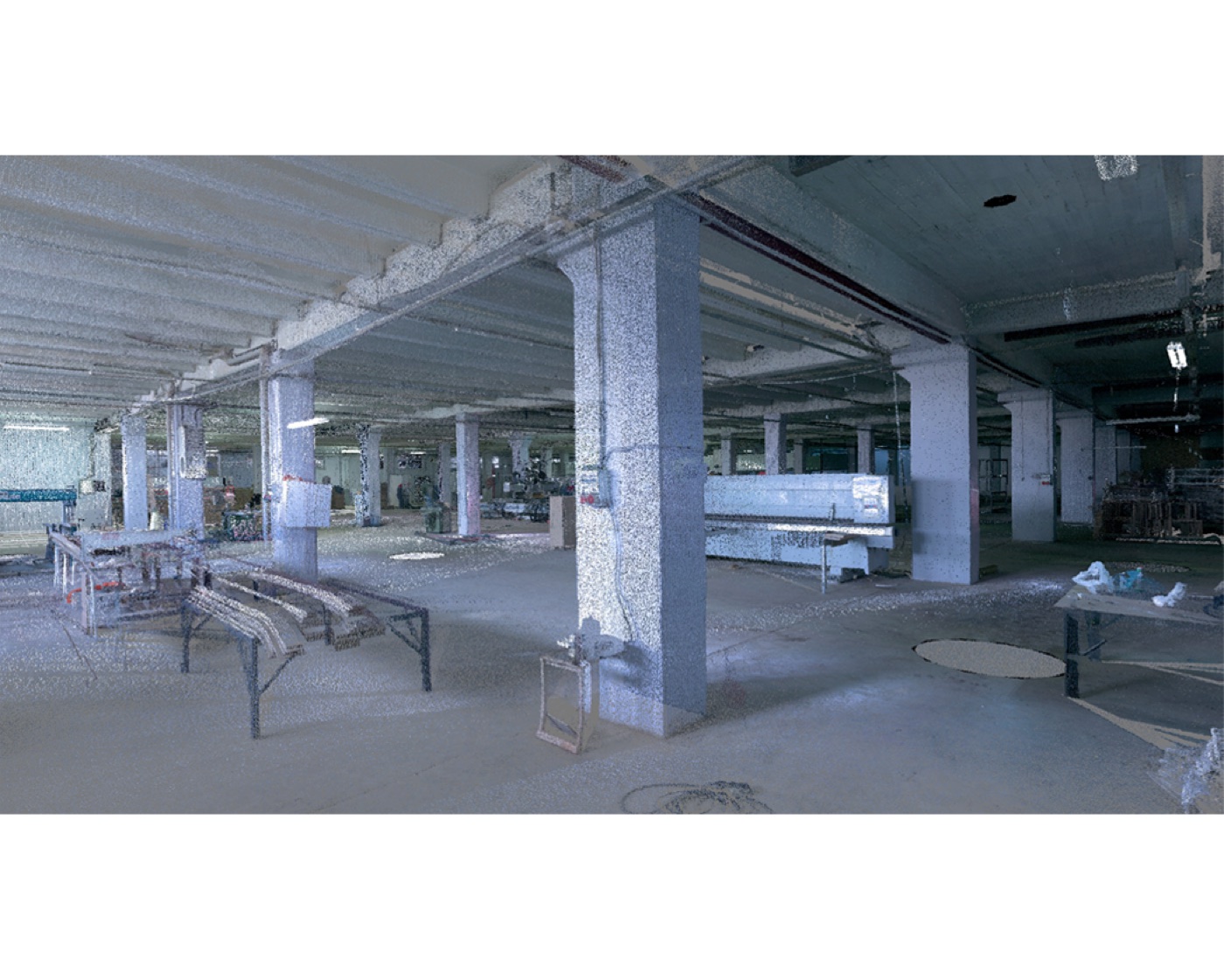

Gerçek Proje Verilerinden Görseller

Endüstriyel tesisler ve ticari yapılardan taranmış nokta bulutu örnekleri:

Desteklenen Formatlar ve Yazılımlar

Autodesk Revit (RCP / RCS)

Autodesk ReCap ortamında indekslenmiş, projenizin koordinatlarına oturtulmuş RCP proje dosyası teslim ediyoruz. Revit içinde Insert > Point Cloud adımıyla bağlar; duvarları, kolonları ve MEP elemanlarını nokta bulutuna snap ederek hızla modellere dönüştürürsünüz.

Graphisoft ArchiCAD (E57)

ArchiCAD'in doğrudan açabildiği yüksek standartlı E57 formatı hazırlıyoruz. Dosya boyutunu ArchiCAD'in 3D penceresinde donma yapmayacak şekilde optimize ediyor, mimarlarımızın akıcı çalışmasını sağlıyoruz.

AutoCAD (RCP / DWG Altlığı)

2D kat planı, kesit veya görünüş çizecek ekipler için AutoCAD uyumlu nokta bulutu sağlıyoruz. İstediğiniz kottan yatay ya da düşey kesit alarak doğrudan DWG çizimlerinizi üretebilirsiniz.

Rhino & CloudCompare (E57 / XYZ)

Serbest formlu, eğrisel yüzeyler veya cephe sapma/deformasyon analizi yapacak mühendislik grupları için ham veya filtrelenmiş E57 ve XYZ koordinat dosyaları teslim ediyoruz.

Teklif İçin Neler Gereklidir?

Büyük ölçekli projeniz için net ve sabit fiyatlı teklif verebilmemiz için aşağıdaki bilgileri iletmeniz yeterlidir:

• Yapının türü ve kullanım amacı (Fabrika, hastane, otel, depo vb.)
• Yaklaşık kapalı alan (m²) ve kat sayısı
• Projenin konumu (İl / İlçe / Şantiye adresi)
• Tercih ettiğiniz teslim formatı (Revit/RCP, ArchiCAD/E57 vb.)
